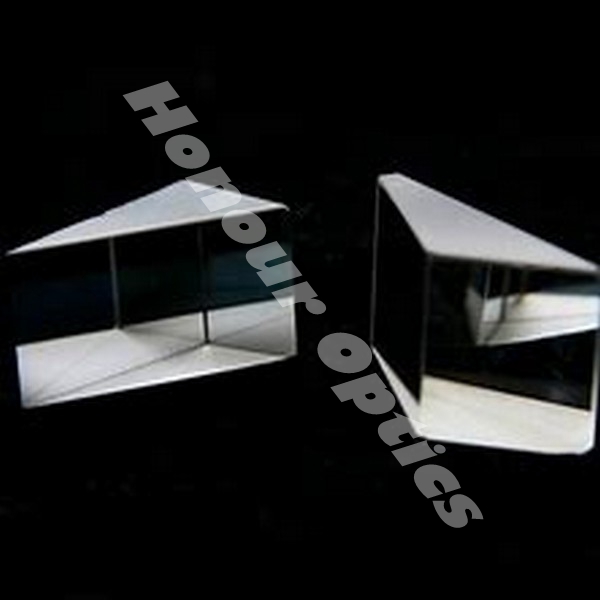

Saphir ist eine Art Material, das ideal für Vakuumkammern, U-Boote und andere raue Umgebungsbedingungen geeignet ist. Honor Optics bietet Produkte der Saphir-Serie an, wie z. B. ein Fenster, ein Prisma, ein Tubus, eine Stange, eine Linse und eine Saphir-Mikrooptik gemäß den Kundenanforderungen. Honor Optics ist der professionelle effiziente optische Klasse spezielle Form Saphiroptik Hersteller, Großhandel große optische Klasse Saphiroptik, willkommen zu konsultieren Kauf hochreine optische Klasse Saphiroptik optimalen Preis.
Optische Saphiroptiken werden für einen Wellenlängenbereich von 250 bis 5000 nm verwendet. Es ist ein sehr wichtiges optisches Material, da optischer Saphir hohe Transmission mit hervorragenden mechanischen Eigenschaften bei hohen Temperaturen kombiniert. Die Saphiroptik kann dank ihrer strukturellen Integrität dünner oder beliebiger sein als alternative Kristalle oder Gläser und kann bis zu 2030 ° C betrieben werden.
Als das härteste aller Oxidkristalle besitzt Sapphire eine Kombination optischer und physikalischer Eigenschaften, die es für eine Vielzahl anspruchsvoller Anwendungen zur besten Wahl macht. Saphir behält seine Festigkeit auch bei hohen Temperaturen. Es hat gute thermische Eigenschaften, ausgezeichnete elektrische und dielektrische Eigenschaften und ist beständig gegen chemischen Angriff. Diese Eigenschaften fördern die Verwendung von Saphir in aggressiven Umgebungen, in denen Zuverlässigkeit, optische Übertragung und Festigkeit erforderlich sind. willkommen zu konsultieren hochreine optische grade saphiroptik neuesten preis.
Saphir ist extrem kratzfest und verschleißfest. es ist die zweite nur nach Diamant in der Härte. In Verbindung mit den hervorragenden optischen Eigenschaften ist Saphir eines der besten Materialien für Scannerfenster, gefährliche Fensteranwendungen und Schilde. Saphir ist auch ein ideales Material für Halbleiter-, Elektro- und Mikrowellenanwendungen, da es eine hohe Dielektrizitätskonstante und einen geringen Verlustfaktor aufweist
Saphir ist von 200 nm bis 5500 nm transparent. Dieses breite Transparenzfenster macht Saphir zu einem der besten Materialien für optische Teile, insbesondere für die Mikrooptik, insbesondere für IR- und UV-Systeme. Und aufgrund seiner Stabilität ist es sehr beständig gegen optische Schäden wie Solarisierung. Saphir ist auch eine Art Material, das in verschleißbedingten nichtoptischen Anwendungen wie Lagern und Düsen sehr nützlich ist.
Saphir ist aufgrund seiner thermischen Stabilität bei sehr hohen Temperaturen (> 1600C) ein ideales Material für die Halbleiterbearbeitung, Ofenanwendungen und Raffinerieanwendungen, weit höher als jedes andere optische Material und die meisten nicht optischen Materialien.
Saphir ist auch das ideale Material für hochreine chemische Prozesse, Halbleiterbearbeitung und Plasmasysteme. Saphir hat eine außergewöhnliche chemische Stabilität. Die einzigen Chemikalien, die Saphir ätzen, sind geschmolzene Salze. Alle anderen Lösungsmittel, Basen und Säuren beeinflussen Saphir selbst bei sehr hohen Temperaturen nicht.
Die Saphirfenster sind mit einer zufälligen Achsenorientierung versehen. Da Saphir leicht doppelbrechend ist, kann dies zu einer geringfügigen Änderung des Polarisationszustands des durchgelassenen Lichts führen.
Honor Optics schleift und poliert eine Vielzahl von optischen Saphirteilen. Saphir ist das ideale optische Material für Anwendungen, bei denen ein breites Spektrum an Lichttransmission und hohe optische Klarheit erforderlich ist. Die farblosen Saphire-Eigenschaften machen es zu einem überlegenen optischen Material im Vergleich zu jedem Standardglas oder Kristall. Saphir hat eine Transmission von bis zu 86% und ein Transmissionsfenster von 180 Nanometern im UV bis 5,5 Mikrometer im IR.
Honor Optics verfügt über die Technologie zur Herstellung von Saphir-Mikro- und Miniaturoptiken von weniger als 1 mm bis zu einer Saphir-Makrooptik von 200 mm.
| Main properties of sapphire | |
| Transmission Range | 0.17 to 5.5μm |
| Refractive Index | 1.75449 (no) 1.74663 (ne) at 1.06μm |
| Reflection Loss | 14% at 1.06μm (2 surfaces) |
| Absorption Coefficient | 0.3 x 10-3 cm-1 at 2.4μm |
| Restrahlen Peak | 13.5μm |
| dndT | 13.7 x 10-6 at 5.4μm |
| dn/dμ = 0 | 1.5μm |
| Density | 3.98 g/cm3 |
| Melting Point | 2040°C |
| Thermal Conductivity | 27.21 W/(m · K) at 300K |
| Thermal Expansion (parallel / perpendicular) | 5.6 / 5.0 x 10-6/K |
| Hardness | Knoop 2000 with the 2000g indenter |
| Specific Heat Capacity | 419 J/(kg · K) |
| Dielectric Constant (parallel / perpendicular) | 11.5 / 9.4 at 1MHz |
| Young's Modulus (E) | 335 GPa |
| Shear Modulus (G) | 148.1 GPa |
| Bulk Modulus (K) | 240 GPa |
| Elastic Coefficients | C11=496MPa C12=164MPa C13=115MPa C33=498MPa C44=148MPa |
| Apparent Elastic Limit | 275 MPa (40,000 psi) |
| Poisson Ratio | 0.25 |
| Wavelength, μm | No | Ne |
| 0.193 | 1.92879 | 1.91743 |
| 0.213 | 1.88903 | 1.87839 |
| 0.222 | 1.8754 | 1.86504 |
| 0.226 | 1.87017 | 1.85991 |
| 0.244 | 1.85059 | 1.84075 |
| 0.248 | 1.84696 | 1.83719 |
| 0.257 | 1.83932 | 1.82972 |
| 0.266 | 1.83304 | 1.82358 |
| 0.280 | 1.82437 | 1.81509 |
| 0.308 | 1.81096 | 1.80198 |
| 0.325 | 1.80467 | 1.79582 |
| 0.337 | 1.80082 | 1.79206 |
| 0.351 | 1.79693 | 1.78825 |
| 0.355 | 1.79598 | 1.78732 |
| 0.442 | 1.78038 | 1.77206 |
| 0.458 | 1.77843 | 1.77015 |
| 0.488 | 1.7753 | 1.76711 |
| 0.515 | 1.77304 | 1.76486 |
| 0.532 | 1.7717 | 1.76355 |
| 0.590 | 1.76804 | 1.75996 |
| 0.633 | 1.7659 | 1.75787 |
| 0.670 | 1.76433 | 1.75632 |
| 0.694 | 1.76341 | 1.75542 |
| 0.755 | 1.76141 | 1.75346 |
| 0.780 | 1.76068 | 1.75274 |
| 0.800 | 1.76013 | 1.7522 |
| 0.820 | 1.75961 | 1.75168 |
| 0.980 | 1.75607 | 1.81974 |
| 1.064 | 1.75449 | 1.74663 |
| 1.320 | 1.75009 | 1.74227 |
| 1.550 | 1.74618 | 1.73838 |
| 2.010 | 1.73748 | 1.72973 |
| 2.249 | 1.73232 | 1.72432 |
| 2.703 | 1.719 | 1.711 |
| 2.941 | 1.712 | 1.704 |
| 3.333 | 1.701 | 1.693 |
| 3.704 | 1.687 | 1.679 |
| 4.000 | 1.674 | 1.666 |
| 4.348 | 1.658 | 1.65 |
| 4.762 | 1.636 | 1.628 |
| 5.000 | 1.623 | 1.615 |
| 5.263 | 1.607 | 1.599 |
| Specification | Typical Level | High precision |
| Sizes | 1mm-200mm | 1mm-200mm |
| Diameter tolerance | +/-0.1mm | +/-0.05mm |
| Thickness tolerance | +/-0.1mm | +/-0.05mm |
| Surface quality, scr/dig | 60/40 | 20/10 |
| Surface flatness(lambda) | 2 | L/4 |
| Parallelism | 3 arc min | 30 arc sec |
| Clear Aperture | 80% | 90% |
| Chamfer | 0.25mm at 45 deg | 0.15mm at 45 deg |
| Coating | Protective AR coating | Protective AR coating |
Es gibt viele verschiedene Methoden, um Saphir zu züchten. Die häufigsten sind:
Kyropoulos (HEM) -Methode
Stepanov (EFG) -Methode
Czochralski-Methode
Bagdasarov-Verfahren (horizontal gerichtetes Kristallisieren)
Alle diese Verfahren haben je nach Anforderung Vor- und Nachteile.
Die besten optischen Saphirqualitäten lassen sich mit den Methoden von Bagdasarov, Czochralski und Kyropoulos erzielen. Aber um das qualitativ hochwertige Material mit diesen Methoden wachsen zu lassen, sind die Wachstumsraten sehr gering. Diese Verfahren liefern den besten Saphir für kritische optische und Halbleiteranwendungen.
Das Stepanov-Verfahren ermöglicht ein schnelleres Wachstum nahe der Netzform wie Platten, Bänder und Röhrchen, wodurch erhebliche Nachwuchsprozesse eingespart werden. Die Gesamtqualität ist jedoch nicht so gut wie bei den Methoden von Bagdasarov, Czochralski und Kyropoulos. In vielen Anwendungen wie Display-Cover, Scanner-Fenstern und Uhrenkristallen ist Stepanov mehr als ausreichend, und das zu viel niedrigeren Kosten.
Die Saphiroptik nach Maß ist ein hochwertiges Infrarotmaterial mit hervorragender Übertragungseigenschaft im sichtbaren und mittleren Infrarotbereich. Es ist das Hauptsubstratmaterial für GaN-LED. Aufgrund seiner hohen Härte wird Saphir auch häufig als Schutzfenster oder Sichtfenster von Uhren und anderen präzisen mechanischen Geräten verwendet. Honor Optics ist der professionelle effiziente optische Klasse spezielle Form Saphiroptik Hersteller, Großhandel große optische Klasse Saphiroptik, willkommen zu konsultieren Kauf hochreine optische Klasse Saphiroptik optimalen Preis.
Saphirfenster sind ideal für Anwendungen, bei denen Hochdruck, Vakuum oder korrosive Atmosphären von Belang sind. Die Hauptanwendung von optischem Saphir sind Fenster mit großer Apertur, Bildschirme und Beleuchtungen für optische Systeme mit normaler Apertur, die Saphir aufgrund seiner optischen und mechanischen Eigenschaften zum Hauptmaterial machen. Saphirprodukte werden auch als Lichtleiter, Prisma und Linsen verwendet, insbesondere optische Hochtemperatursubstrate aus Saphir, exakte mechanische Details, Glühlampen von Hochdrucklampen und so weiter.
Unsere optischen Produkte haben das Interesse der Kunden an besonders großformatigen Optiken aus Saphir mit Antireflexionsbeschichtung geweckt, nämlich: AR-beschichtete Saphirdome und AR-Breitband-Saphirschutzplatten mit geometrischem Verbundprofil.
Saphirfenster - für Scannerfenster, Hochdrucksysteme, Hochvakuumsysteme, Infrarotüberwachungssysteme & Plasmasysteme
Saphirschilder - Ofen & Plasmasysteme
Saphirfolie & Flacher Vorrat - für Schaufenster, Handyfenster, PDA-Fenster & Kristalle ansehen (Zifferblattabdeckungen)
Saphirwafer - für Halbleiter & LED-Fertigung
Saphir-Sicherheit & Sprengschilder - für Sprengstoff, Militär & feindliche Umgebungen

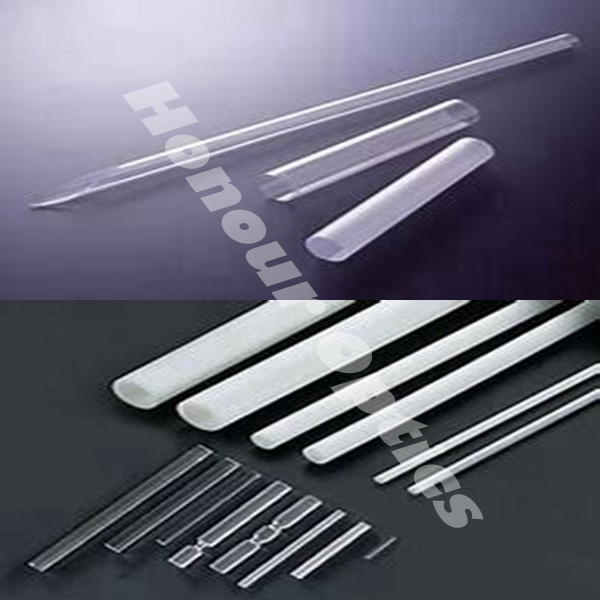

Saphirröhren - für Plasma, Hochdruck, Reinheit Halbleiteranwendungen
Saphir-Mikroröhrchen - für medizinische & Glasfaseranwendungen
Saphirdome - für Hochdrucksysteme & Raketennasenhauben
Saphirstangen & Pins - für Faseroptik, Biotechnik, Dental & medizinische Knochenimplantate
Saphir-Tiegel - für die thermische Analyse, Gießerei & Gießen
Saphirisolatoren - für Hochleistungs-HF & Mikrowellenanwendungen
Saphir-Verschleißteile - für Stangen, Lager, Blöcke & Reibplatten in dynamischen Systemen, in denen physikalische & Die Positionsintegrität muss im Laufe der Zeit aufrechterhalten werden. willkommen zu konsultieren hochreine optische grade saphiroptik neuesten preis.
Honor Optics ist der professionelle Hersteller von Saphiroptiken mit den Umweltschutzanforderungen von ROHS. Honor Optics könnte Saphiroptiken mit verschiedenen Formen anbieten, z. B. Stab, Quadrat, Stufe, Keil, Prisma, Kugelform, zylindrisch usw.
Unsere Techniker sind in der Lage, eine exakte Genauigkeit zu liefern, die die Kunden genau verlangen, unabhängig davon, ob die fertigen Produkte über Infrarotwellenlänge oder im UV-Bereich eingesetzt werden.
